ICY TIP: Comment Améliorer Votre Disque Dur ou SSD 2.5’’ en RAID et Agrandir Votre Capacité de Stockage sur Votre Server Ultra Micro HP ProLiant

Comment Améliorer Votre Disque Dur ou SSD 2.5’’ en RAID et Agrandir Votre Capacité de Stockage sur Votre Serveur Ultra Micro HP ProLiant

Le Système Ultra Micro Server HP ProLiant

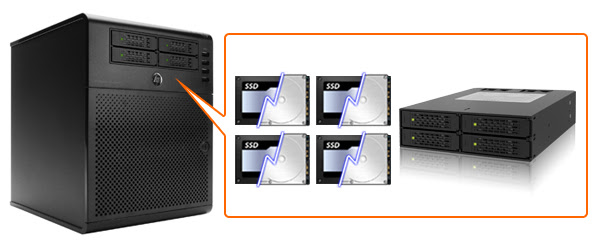

Le MicroServer HP Proliant N40L est un excellent Server Compact pour les particuliers, ainsi que pour les petits entrepreneurs. Il peut être un très bon Serveur NAS, tout particulièrement pour ceux qui ont un petit budget ou qui veulent gagner de l’espace. Mais à cause de sa conception compact, il n’y a pas de place pour améliorer les composants ou ajouter des périphériques aux ports 4 x 3.5’’ Disques Dur SATA. Mais, en retirant le lecteur DVD du N40L, vous avez la possiblitée d’ajouter des options de stockage comme : un SSD pour OS, un RAID 1 miroir, ou booster les performances d’écriture en utilisant un L2ARC pour SSD. Nous allons vous montrer quelques voies que vous pourrez facilement ajouter sur votre serveur pour augmenter considérablement les performances de votre système.

La Série ICY DOCK ToughArmor

La série ToughArmor maximise l’espace requis sur votre système, avec quelques variantes de configurations flexibles dans une seul baies 5.25’’ ou 3.5’’. La fonction principale consiste à assurer la meilleure protection pour vos disques, grâce aux éléments métalliques. Il offre aussi une double solution de ventilation, grâce à un ou deux ventilateurs insérables à l’arrière pour fournir une solution de ventilation active. Les EZ Mini & Micro Plateaux sont inclues dans le ToughArmor, dont tous les modèles utilisent des plateaux interchangeables pour le plus de compatibilités possibles. La série ToughArmor est aussi conçue pour effectuer des Retrait-à-chaud qui simplifie l’échange de disques en cas de défaillance. En quelques secondes, vous pouvez retirer le disque endommagé et le remplacer par un disque neuf. En tout instant, vos disques sont protégés, sécurisés, et prêt pour toutes les situations que la série ToughArmor peut vous apporter.

La série ToughArmor permet des applications : Systèmes Médicale & Militaire, Servers Média, Serveur NAS & IPCs, utilisé et approuvé par 1 tiers des sociétés.

Solution 1 Baie

Rack Amovible ToughArmor MB991IK-B 2.5’’ SAS/SATA pour Baie 3.5’’

Disque Dur:	1 x 2.5” SAS / SATA Disque Dur ou SSD Plateau compatible avec la série MB994 (Supporte les disques de hauteur 7mm, 9.5mm, 12.5mm & 15mm )
Applications:	Utilise un disque 2.5” SAS ou SATA 6Gbps SSD pour OS et maximise les performances du système.
Ce Dont Vous Avez Besoin:	- ToughArmor MB991IK-B x 1 - 1 x kit de conversion de façade de baie 3.5” à 5.25” - 1 x Disque 2.5” SAS / SATA / SSD - 1 x port interne SATA - 1 x carte de contrôle PCI-E x4 SAS (Optionnel, seulement pour disque SAS/ SSD )

Solution 2 Baies

Rack Amovible ToughArmor MB992SK-B 2 x 2.5” SATA pour baie 3.5”

Disque Dur:	2 x Disques 2.5” SATA ou SSD Plateau compatible avec MB996 (Supports 7mm & 9.5mm height drive)
Applications:	Utilise 2 Disques 2.5” SATA ou SSD en RAID1 pour OS pour un maximum de protection OS / data
Ce Dont Vous Avez Besoin:	- 1 x ToughArmor MB992SK-B - 1 x kit de conversion de façade de baie 3.5” à 5.25” - 2 x Disques 2.5” SATA ou 2 x SSD - 1 x carte de contrôle 2 / 4 ports PCI-E x4 SATA RAID

Solution 3 Baies

Rack Amovible ToughArmor MB994IPO-3SB 2 Disques x 2.5” SAS / SATA / SSD + 1 x Slim ODD pour Baie 5.25”

Disque Dur:	2 x Disques 2.5” SAS / SATA ou SSD Plateau compatible avec les séries MB994, MB991 (Supporte les disques de hauteur 7mm, 9.5mm, 12.5mm & 15mm ) 1 x SATA Slim Optical Blu-Ray / Lecteur DVD
Applications:	Utilise 2x Disques 2.5” SAS/SATA HDD/SSD en RAID1 pour OS pour une protection maximum OS / data en gardant le lecteur Blu-Ray ou actif
Ce Dont Vous Avez Besoin:	- 1 xToughArmor MB994IPO-3SB - 2 x Disques 2.5” SAS/SATA ou x 2 SSD x 2 - 1 x port SATA (Pour lecteur Blu-Ray / DVD ) - 1 carte de contrôle 2 / 4 ports PCI-E x4 SATA RAID

Solution 4 Baies

Rack Amovible ToughArmor MB994SP-4S 4 x Disques 2.5” SAS / SATA / SSD pour baie 5.25”

Disque Dur:	4 x Disques 2.5” SAS / SATA ou SSD Plateau compatible avec les séries MB994, MB991 (Supporte les disques de hauteur 7mm, 9.5mm, 12.5mm & 15mm )
Applications:	Utilise 4 Disques pour RAID5, RAID1 pour un double setup OS ou réalise un RAID10, SSDs pour accélérer l'écriture en cash pour améliorer les performances du système
Ce Dont Vous Avez Besoin:	- 1 x ToughArmor MB994SP-4S - 4 x Disques 2.5” SAS/SATA ou 4 x SSD - 1 x Carte de contrôle 4 ports PCI-E x4 SAS/SATA RAID

ToughArmor MB994SP-4SB-1 4 x Disques Dur 2.5”SATA / SSD pour Baie 5.25”

Disque Dur:	4 x Disques 2.5” SAS / SATA ou SSD Plateau compatible avec les séries MB994, MB991 (Supporte les disques de hauteur 7mm, 9.5mm, 12.5mm & 15mm )
Applications:	Utilise 4 Disques pour RAID5, RAID1 pour un double setup OS ou réalise un RAID10, SSDs pour accélérer l'écriture en cache pour améliorer les performances du système
Ce Dont Vous Avez Besoin:	- 1 x ToughArmor MB994SP-4SB-1 - 4 x Disques 2.5” SAS/SATA ou 4 x SSD - 1 x Carte de contrôle 4 ports PCI-E x4 SAS/SATA RAID

Solution 6 Baies

Rack Amovible ToughArmor MB996SP-6SB 6 x Disques Dur 2.5” SATA / SSD pour Baie 5.25”

Disque Dur:	6 x Disques 2.5” SATA ou SSD Plateau compatible avec MB992 (Supporte les disques de hauteur 7mm & 9.5mm )
Applications:	Maximise vos capacités de stockage. Conçu pour JBOD, RAID0, RAID1, RAID5 et RAID 10 plus un disque de stockage additionnel, SSDs pour bosster l'écriture en cache pour améliorer les performances du système
Ce Dont Vous Avez Besoin:	- ToughArmor MB996SP-6SB x 1 - 6 x Disques 2.5” SATA / SSD - 1 x Carte de contrôle 4 ports PCI-E x4 SAS/SATA RAID - Onboard SATA port x 1 - Onboard eSATA port x 1 - 1 x Cable SATA - eSATA (Convertit port eSATA vers port SATA)

Le ICY DOCK DuoSwap MB971SP-B

Le DuoSwap est un module 5.25” très flexible ,apportant différents combinaison de disques dur comme un seul disque 2.5”, 3.5”ou les deux, tout offrant un maximum de capacité de stockage. L'insertion de deux disques dans le DuoSwap vous apporte plus de bénéfices. Avec deux disques insérer vous pouvez facilement augmenter l'écriture en cache, ou utiliser le système "Retrait à chaud" si c'est requis. Ce qui fait du DuoSwap un module parfait pour échanger un disque 3.5” SATA ou 2.5” SATA.

Disque Dur:	1 x Disque 2.5” SATA ou SSD (Supporte les disques de hauteur 7mm, 9.5mm, 12.5mm, 15mm) 1 x Disque 3.5” SATA
Applications:	Utilise SSDs pour booster l'écriture en cache pour augmenter les performances de votre système, "Retrait à chaud de tous disques 2.5” ou 3.5” SATA dans le server.
Ce Dont Vous Avez Besoin:	- DuoSwap MB971SP-B x 1 - Disque 2.5” ou 3.5” SATA / SSD - Onboard SATA port x 1 - Onboard eSATA port x 1 - 1 x câble SATA - eSATA (Convertit le port eSATA pour le port SATA) - 1x Carte de contrôle 2 / 4 ports PCI-E x4 SATA RAID (Optionnel)
